Die kompakte OEM-Schlauchpumpe WPX1/WPX1C, mit grosser Motorenauswahl.
Die WPX1/WPX1C ist eine leistungsstarke, Peristaltikpumpe mit grosser Motorenauswahl sowie vielen geeigneten Schläuchen. Den Pumpenkopf gibt es in sechs Farbvarianten. Kompaktes Design und ein Handflächen grosses Gehäuse.
Bei Flüssigkeiten welche vor UV-Licht geschützt werden müssen, ist eine WPX1/WPX1C mit einem schwarzen UV-Licht undurchlässigen Gehäuse verfügbar.
Da das Gehäuse (Deckel) ohne Werkzeug manuell montiert und entfernt werden kann, sind Wartungsarbeiten wie z.B. der Austausch von Schläuchen schnell durchgeführt. Bei der WPX1C bleibt der Rotor und Schlauch im Gehäuse drinnen, wenn dieser vom Motor getrennt wird. Dies vereinfacht den Wechsel vom Schlauch nochmals.
Eigenschaften der WPX1/WPX1C Pumpe:
- Kompakte Bauart
- Volumenstrom: 0 - 121 ml/min
- In 6 Farbvarianten erhältlich
- Verschiedene Motorentypen verfügbar

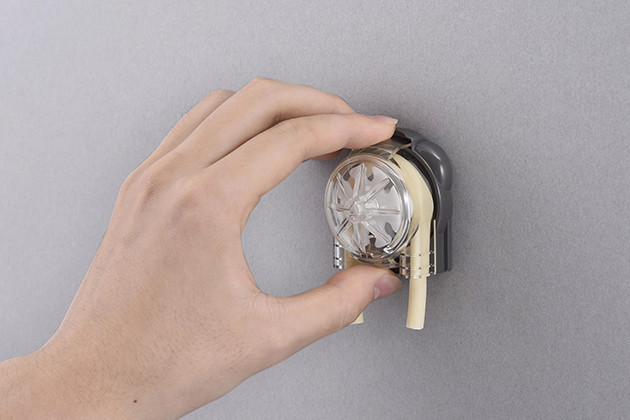

Praktischer Montagemechanismus
Das Gehäuse kann ohne Verwendung von Werkzeugen einfach montiert und entfernt werden. So kann auch eine Wartung wie beispielsweise ein Schlauchaustausch schnell durchgeführt werden.

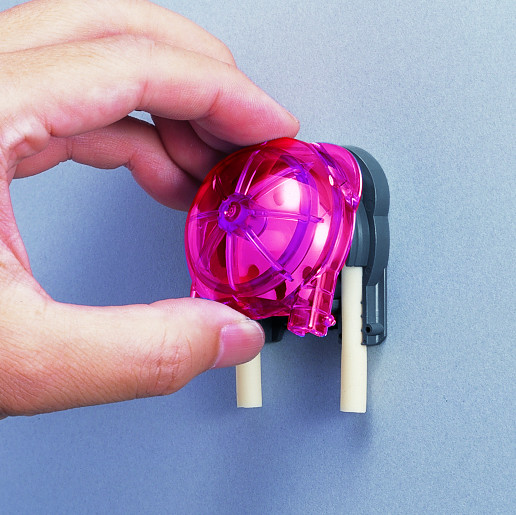

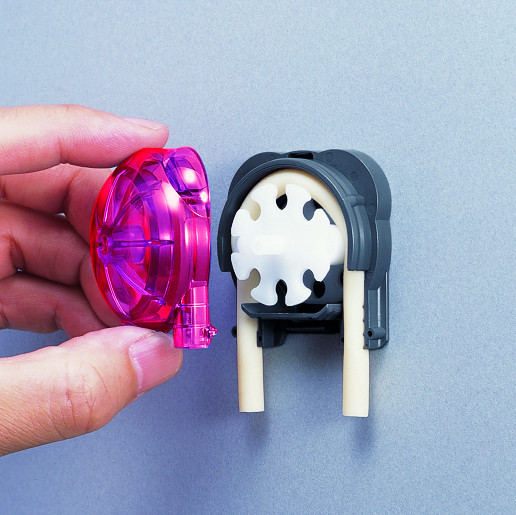

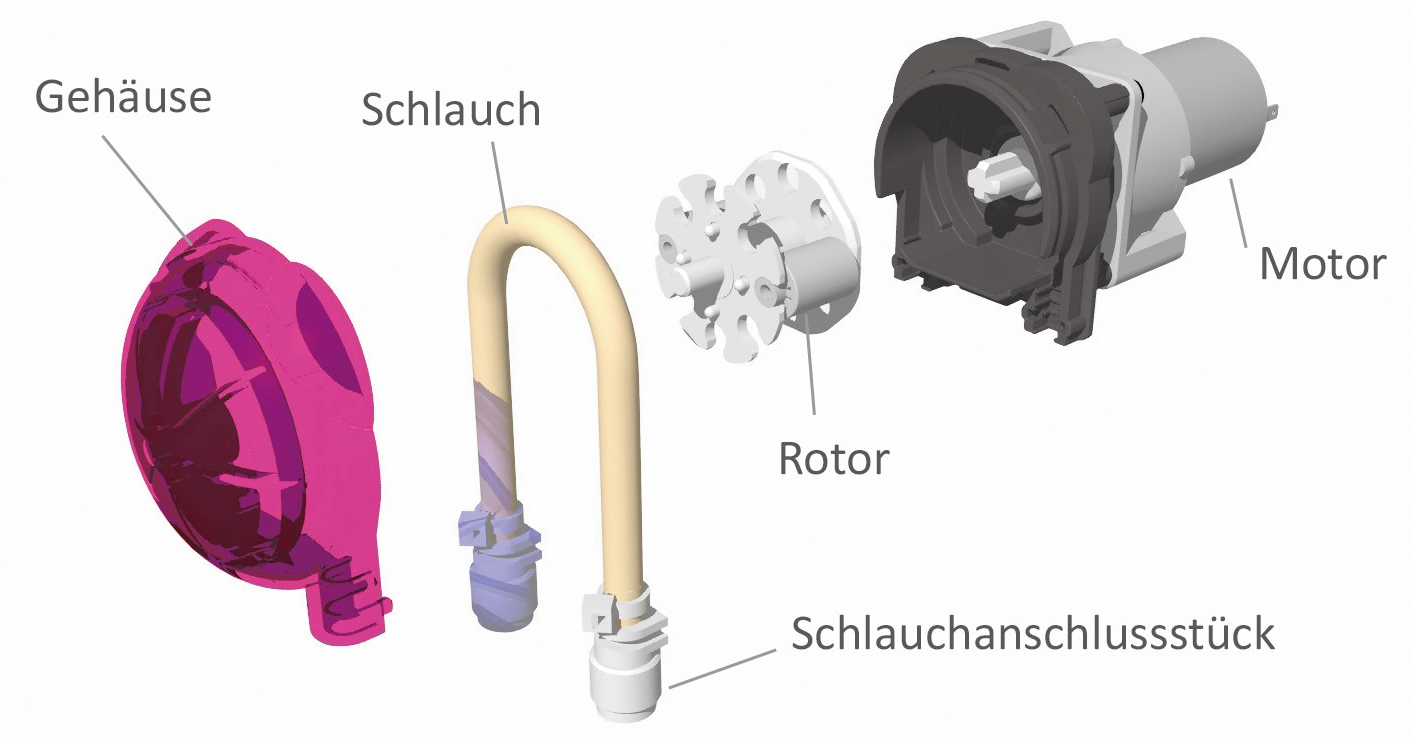

WPX1 Pumpenkopf Einbaumechanismus:
Der Rotor und der Schlauch sind an der Motorengrundplatte befestigt.

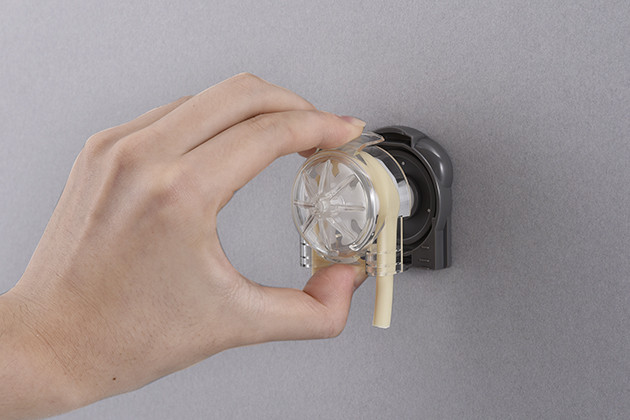

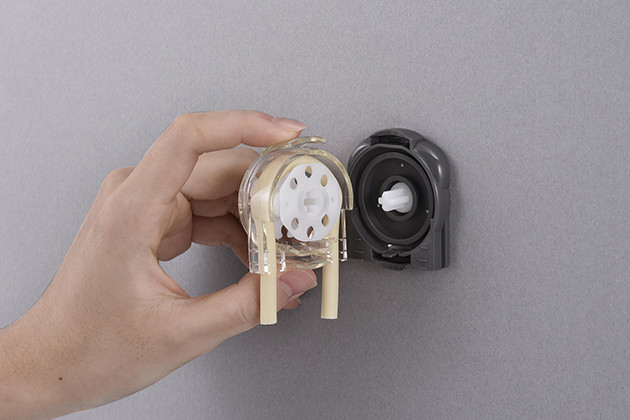

WPX1C Pumpenkopf Einbaumechanismus:
Der Rotor und der Schlauch sind im Gehäuse befestigt.

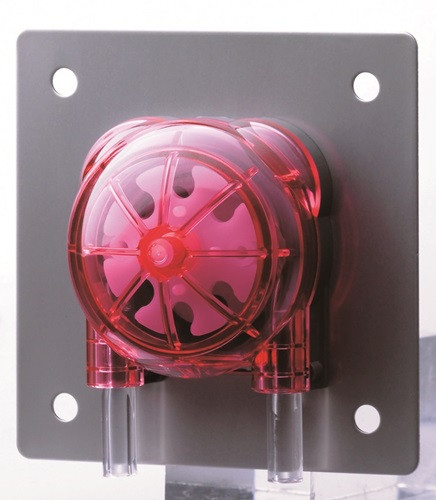

Halterung
Das Halterungsblech ist Optional erhältlich.
Technische Daten
|
Schlauchpumpe
|
WPX1
|
|
Temperatur Produkt
|
5°- 50° C
|
|
Temperatur Umgebung
|
0°- 50° C
|
|
Luftfeuchtigkeit Umgebung
|
Nicht kondensierend: <80% bis 31°C, lineare Abnahme bis auf 50% bei 40°C
|
| Max. Ausgangsdruck | 0,9 bar (PharMed BPT), 0,8 bar (Silikonschlauch) |
| Max. Eingangsdruck | -0,9 bar (PharMed BPT), -0,8 bar (Silikonschlauch)
|
|
Ansaughöhe
|
max. 2,0 m
|
|
Zertifizierungen und Zulassungen
|
 |
Bürstenmotor DC
Bürstenmotor 24V DC | S | M | L | IG | ID | IF |
| Drehzahl Pumpe | 19,5 min-1 | 150 min-1 | 225 min-1 | 19 min-1 | 146 min-1 | 208 min-1 |
Spannungsbereich | 4V – 24V | 8V – 24V | ||||
Stromaufnahme max. | 200 mA | 300 mA | 450 mA | 200 mA | 350 mA | 450 mA |
Dauerbetrieb | max. 5 min | ✔ | ||||
Lebensdauer | ca. 1'000 h | ca. 3'000 h | ||||
Bürstenmotor 12V DC | DS | DM | JG | JD | JF |
Drehzahl Pumpe | 18 min-1 | 140 min-1 | 16.2 min-1 | 145 min-1 | 209 min-1 |
Spannungsbereich | 3V - 12V | 6V - 12V | |||
Stromaufnahme max. | 300 mA | 600 mA | 300 mA | 650 mA | 810 mA |
Dauerbetrieb | max. 5 min | ✔ | |||
Lebensdauer | ca. 1'000 h | 1'500 – 2'000 h | |||
Bürstenloser Motor DC
| Motor Code | PM | PD |
| Getriebeübersetzung | 1:64 | 1:42 |
| Spannung | 16V - 24V DC | 16V – 24V DC |
| Drehzahl Pumpe | 50 - 70 min-1 (16V - 24V DC) | 75 - 110 min-1 (16V – 24V) |
| Verbrauchsstrom | < 300 mA | < 400 mA |
| Drehrichtung | im Uhrzeigersinn | |
| Lebensdauer Motor | Richtwert: 5'000 h | |
Hybrid-Schrittmotor
| Motor Code | FB | FA |
| Getriebeübersetzung | 1:64 | 1:8 |
| Anzahl Phasen / Beschaltungsart | 2 Phasen / BI Polar System | |
| Nennspannung | 1,92 V | |
| Nennstrom | 0,8 A/Phase | |
| Drehzahl Pumpe | 0 – 20 min-1 | 20 – 150 min-1 |
| Lebensdauer | Richtwert: 5'000 h | |
Schlauchmaterial und -grössen
| Schlauch Innendurchmesser
|
Ø 1.6mm 1/16 |
Ø 2.4mm 3/32 |
Ø 3.2mm 1/8 |
Ø 4.8mm 3/16 |
|
| Schlauchmaterial
|
Code |
|
|||
| TYGON 3350/3355
|
S |
- |
✔ |
✔ |
✔ |
| TYGON 2001
|
U |
- |
- |
✔ |
- |
| TYGON E-LFL
|
EL |
- |
- |
✔ |
✔ |
| NORPRENE A-60-F
|
NF |
✔ |
✔ |
✔ |
✔ |
| PHARMED BPT
|
P |
✔ |
✔ |
✔ |
✔ |
| NORPRENE A-60-G
|
N |
- |
- |
✔ |
✔ |
| FLURAN F-5500-A
|
F |
- |
- |
✔ |
✔ |
| TYGOPRENE XL-60
|
XL |
- |
- |
✔ |
- |
| W TUBE
|
W |
- |
- |
✔ |
✔ |
Durchflussmenge (Wasser)
| Schlauch Innendurchmesser
|
Ø 1.6mm 1/16
|
Ø 2.4mm 3/32
|
Ø 3.2mm 1/8
|
Ø 4.8mm 3/16
|
||||
| Anzahl Rollen
|
2 |
4 |
2 |
4 |
2 |
4 |
2 |
4 |
| Durchflussmenge/ Rotation
|
0,17 ml |
0,15 ml |
0,35 ml |
0,3 ml |
0,6 ml |
0,5 ml |
1,2 ml |
0,9 ml |
Farbauswahl
Rollen

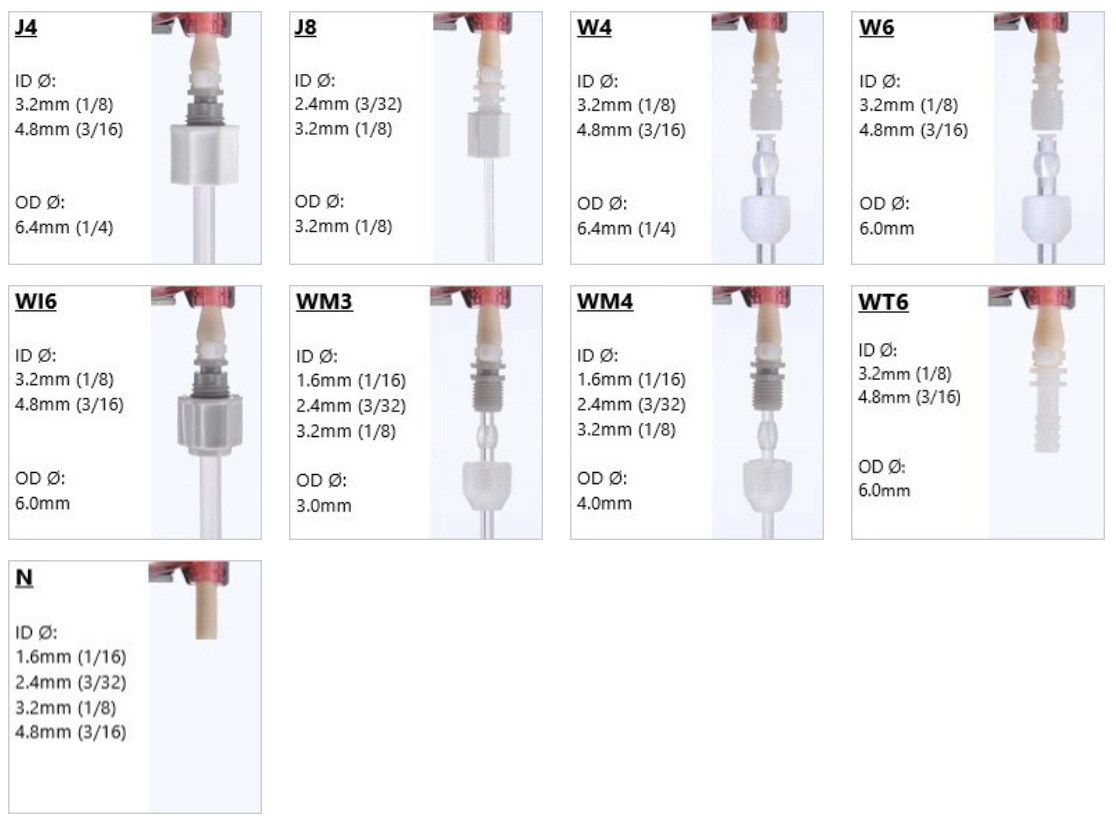

Schlauchanschlussstücke
