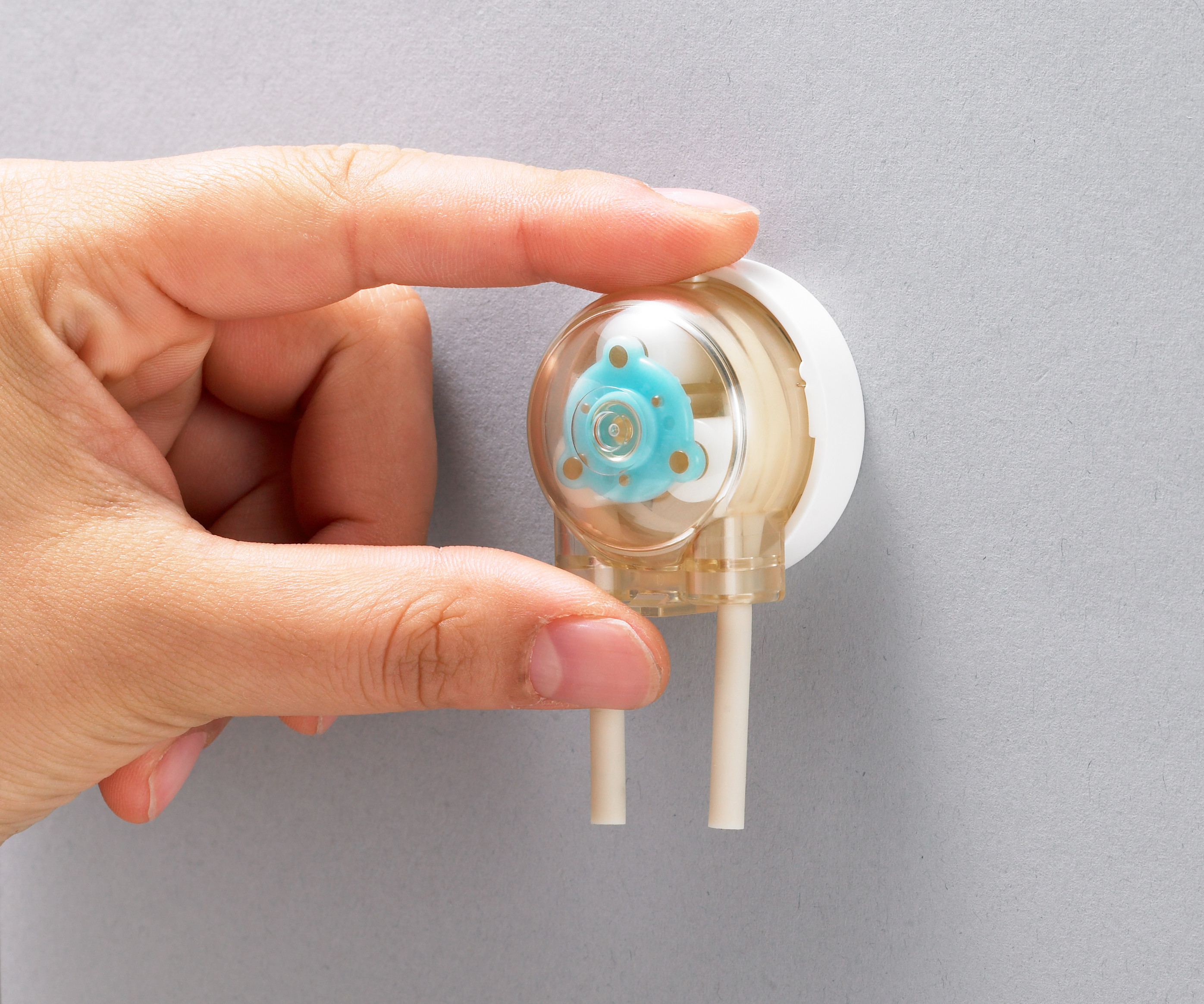

Die kleinste OEM-Schlauchpumpe der Welt.
Trotz ihrer Gehäusehöhe von nur 38mm, kann die OEM-Einbaupumpe WPM1 sehr vielseitig eingesetzt werden.

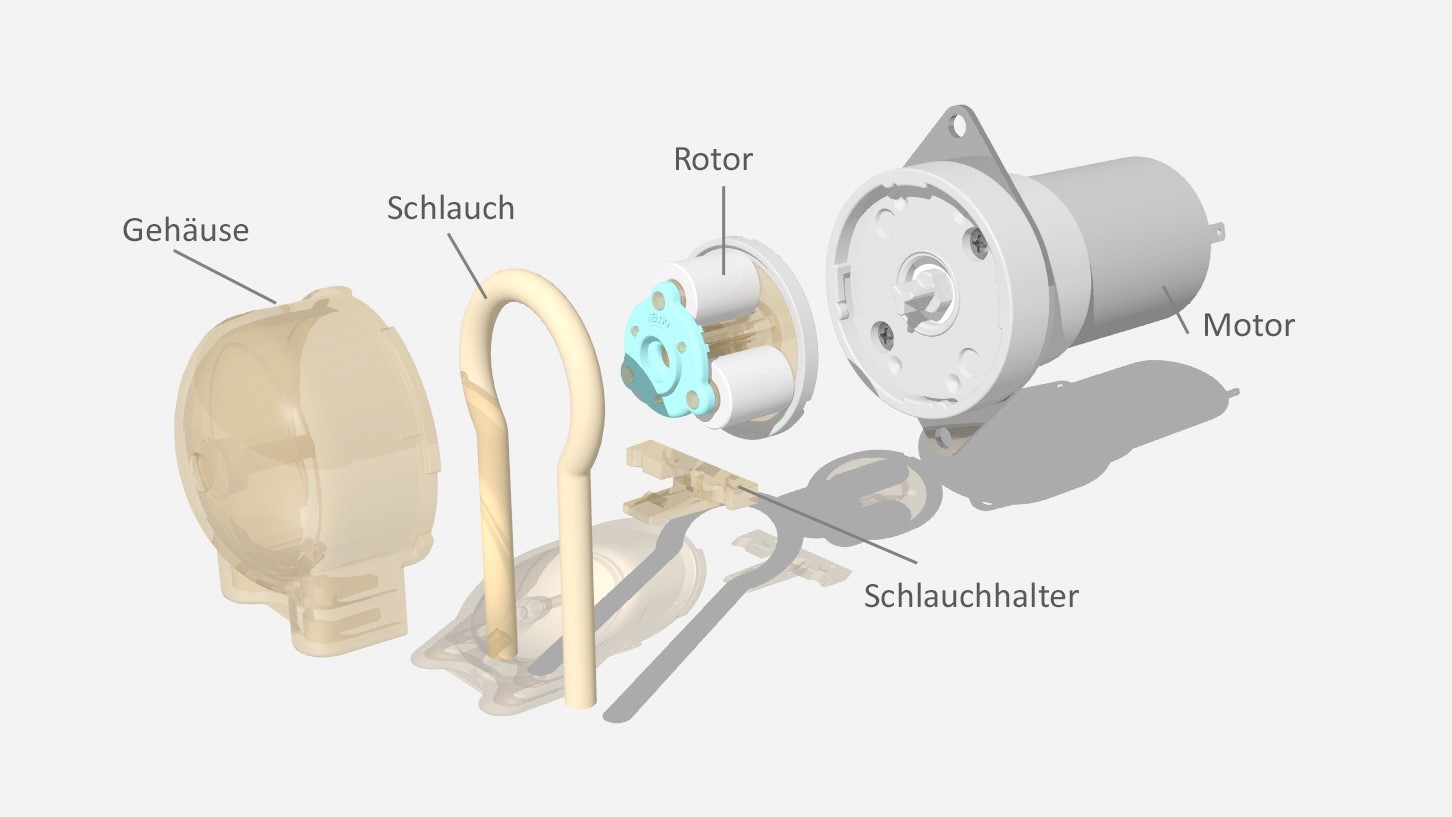

Neue Materialen werden verwendet um ein Höchstmass an Festigkeit zu erreichen. In der Grundplatte wird ein "werkzeugloser Mechanismus" verwendet, mit einem Bajonettverschluss, gleich wie auch beim Ein- und Ausbau von Kameraobjektiven verwendet wird. Da das Gehäuse ohne Werkzeug manuell montiert und demontiert werden kann, sind auch Wartungsarbeiten wie der Schlauchwechsel schnell durchführbar.
Geeignet für verschiedene Anwendungen in industriellen Bereichen, für Laboranwendungen, Druckanwendungen sowie in diversen kleinen Anlagen und Geräten.
Eigenschaften der WPM1 Pumpe:
- Sehr kompakte Bauart
- Volumenstrom: 0 - 121 ml/min
- In 10 Farbvarianten erhältlich
- Verschiedene Motorentypen verfügbar

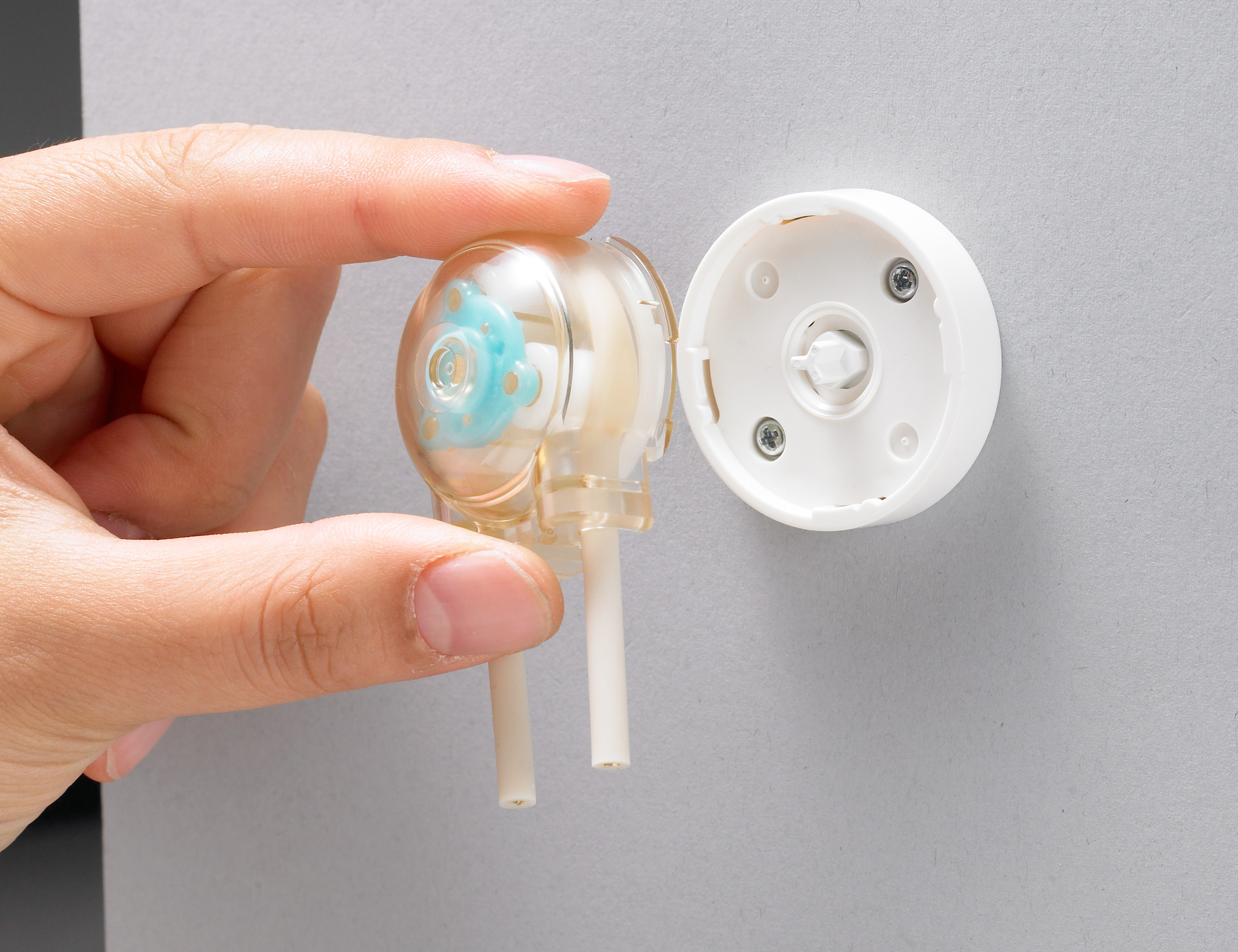

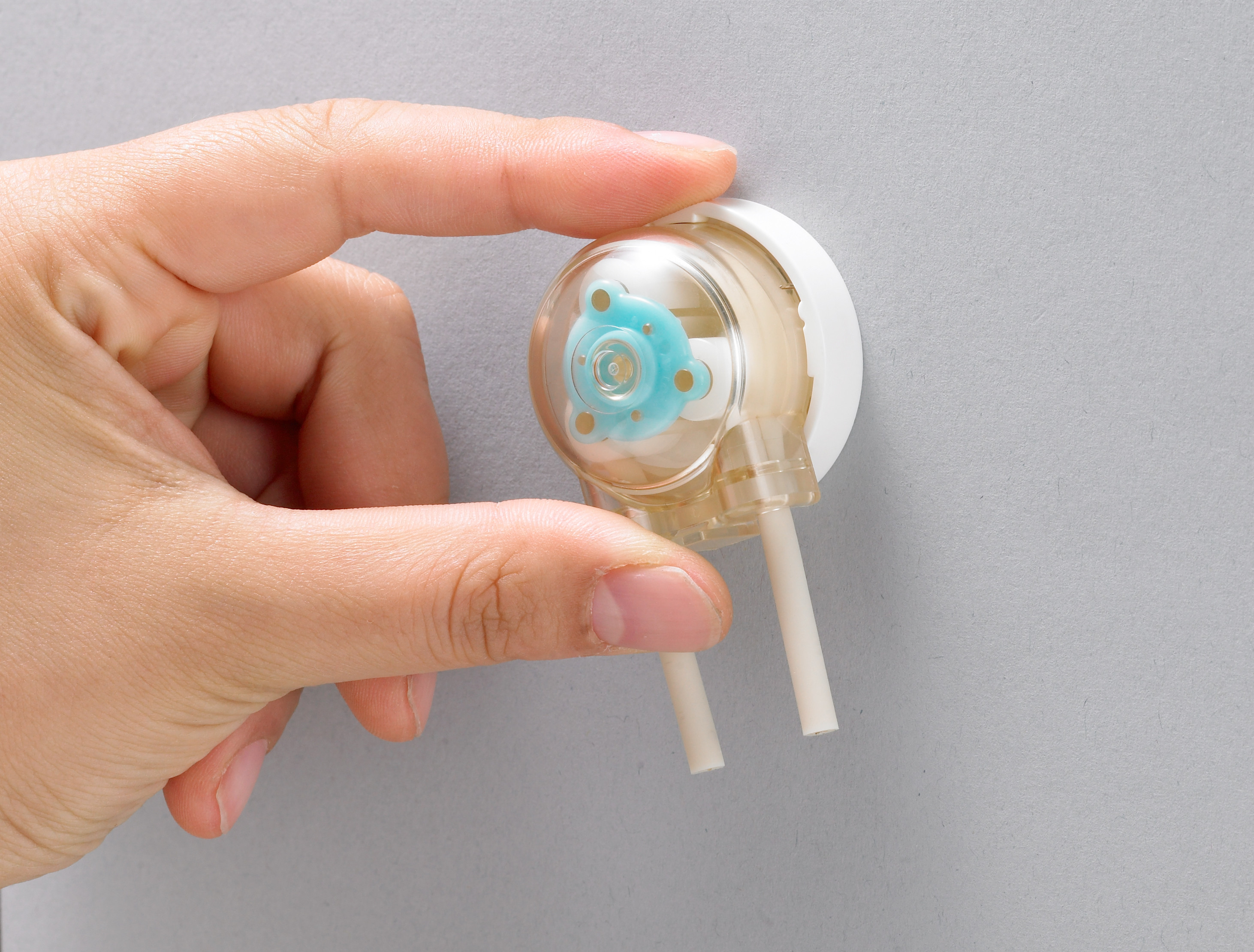

Praktischer Montagemechanismus
Das Gehäuse kann ohne Verwendung von Werkzeugen einfach montiert und entfernt werden. So kann auch eine Wartung, wie beispielsweise ein Schlauchaustausch schnell durchgeführt werden.
Technische Daten
| Schlauchpumpe
|
WPM1
|
| Temperatur Produkt
|
5 - 50° C
|
| Temperatur Umgebung
|
0 - 50° C (Frost muss verhindert werden)
|
| Luftfeuchtigkeit Umgebung
|
Nicht kondensierend: <80% bis 31°C, lineare Abnahme bis auf 50% bei 40°C
|
| Max. Ausgangsdruck
|
0,9 bar (PharMed BPT), 0,8 bar (Silikonschläuche)
|
| Max. Eingangsdruck
|
-0,9 bar (PharMed BPT), -0,8 bar (Silikonschläuche)
|
| Material (Pumpenteile)
|
PSU (Gehäuse/Rotor/Basis), POM (Rollen, etc.)
|
| Autoklavierbar
|
Nein
|
| Ansaughöhe | max. 2 m
|
| Zertifizierungen und Zulassungen
|
 |
Bürstenmotor
| Motor Code | AA | BA | AB | BB | CA |
| Spannung | 24V DC | 12V DC | 24V DC | 12V DC | 12V DC |
| Drehzahl Pumpe | 136 - 434 min-1 | 126 – 387 min-1 | 6 – 34 min-1 | 7 – 31 min-1 | 96 – 256 min-1 |
| Spannungsbereich | 12V – 24V | 6V – 12V | 6V – 24V | 4V – 12V | 6V – 12V |
| Max. Nennstrom (Stromverbrauch) | 200 mA | 400 mA | 100 mA | 150 mA | 250 mA |
| Lebensdauer | Richtwert: 1'500 h | Richtwert: 1'000 h | |||
Bürstenloser Motor
| Motor Code | DB | FB |
| Getriebeübersetzung | 1:196 | 1:196 |
| Spannung | 12V DC (9V - 12V DC) | 24V DC (15V – 24V DC) |
| Drehzahl Pumpe | 20 - 28 min-1 | 25 - 43 min-1 |
| Verbrauchsstrom | < 200 mA | < 200 mA |
| Lebensdauer | Richtwert: 5'000 h | |
Hybrid-Schrittmotor
| Motor Code | EA |
| Getriebeübersetzung | 1:14 |
| Anzahl Phasen / Beschaltungsart | 2 Phasen / BI Polar System |
| Nennspannung | 4,48 V |
| Nennstrom | 0,54 A/Phase |
| Drehzahl Pumpe | 1 – 150 min-1 |
| Lebensdauer | Richtwert: 5'000 h |
Schlauchmaterial und -grössen
| Schlauch Innendurchmesser |
Ø 1,0 mm |
Ø 1,6 mm |
Ø 2,0 mm |
Ø 2,5 mm |
Ø 3,0 mm |
|
| Schlauch Aussendurchmesser |
Ø 3,0 mm |
Ø 3,2 mm |
Ø 4,0 mm |
Ø 4,5 mm |
Ø 5,0 mm |
|
| Schlauchmaterial |
Code |
|
||||
| TYGON 3350/3355 |
S |
✔ |
- |
✔ |
- |
✔ |
| TYGON A-60-F | NF |
✔ |
✔ |
✔ |
✔ |
✔ |
| PHARMED BPT |
P |
✔ |
✔ |
✔ |
✔ |
✔ |
| FLURAN F-5500-A |
F |
✔ |
✔ |
✔ |
- |
✔ |
| W TUBE |
W |
✔ |
- |
✔ |
- |
✔ |
Durchflussmenge
| Schlauch Innendurchmesser
|
Ø 1,0 mm |
Ø 1,6 mm |
Ø 2,0 mm |
Ø 2,5 mm |
Ø 3,0 mm |
| Anzahl Rollen
|
3 |
||||
| Durchflussmenge / Rotation
|
0,04 ml |
0,09 ml |
0,15 ml |
0,21 ml |
0,28 ml |
Farbauswahl
Halterungsplatte
